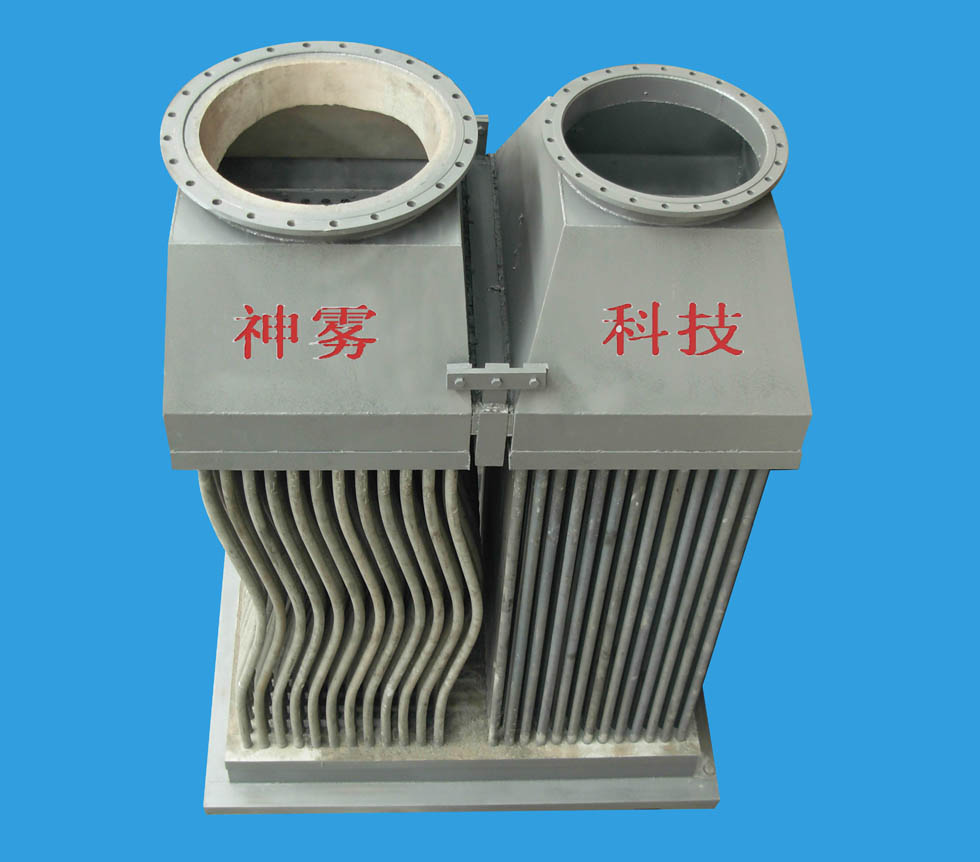

詳細描述: 高效管狀換熱器系列 產品規格型號：SWH-G系列 ●產品性能簡介 SWH-G型高效管狀換熱器與傳統的換熱器相比，有下面三個方面獨特的機構特點。 ◇最佳扭曲比的螺旋形內插件 在換熱器傳熱管內加螺旋形內插件是近年來提高管狀換熱器傳熱率的一項有效措施，本產品采用 國外已取得成熟使用經驗的具有最佳扭曲比的螺旋形內插件，由此產生的管內　旋轉流體使管子內壁附面層減薄、中斷和破損，加上內插件參與間接熱交換，從而使得換熱器的綜合傳熱系數大大提高。 ◇彎管熱管組； 換熱器高溫煙氣側的管組承受高溫煙氣的熱輻射與熱沖刷，通常稱著部分管組為“熱組管”。熱組管的受熱膨脹問題直接影響換熱器的壽命，如何選用一種既有效又經濟的結構也是換熱器設計人員的關鍵問題之一。本產品采用彎管熱管組，它可自動補償管組的不均勻膨脹，防止管板焊縫開裂，保證換熱器正常工作；又比那種管子端頭安裝膨脹節的辦法得經濟。 ◇帶阻尼片的連風箱 本換熱器的下部連風箱安有用于均勻布風的阻尼片，這樣可有效地防止空氣偏流，從而改善換熱器性能，延長使用壽命。 ●產品技術參數表 ◇綜合傳熱系數：K=40～50W/m2．℃(34.4～43Kcal/m2．h．℃)； ◇溫度效率0.65； ◇空氣預熱溫度：在煙氣溫度600～800℃時預熱空氣350～500℃以上； ◇阻力損失： 空氣側阻力損失：1000～3000Pa；煙氣側阻力損失：80～150Pa ●SWH-G系列高效管狀換熱器規格系列表 換熱器為非標設備，本公司可根據用戶提出的工況條件，設計、制造各種規格的產品，用戶也可以直接選定下表中的現有的規格。 型號 預熱 高×寬 （mm） 煙道斷面尺寸 高×寬 （mm） 換熱氣有效尺寸 高×寬×長 （mm） 冷風管 公稱直徑 （mm） 熱風管 公稱直徑 （mm） SWH-G-16A 5000-6000 1600×1530 1600×1530×1800 Φ400 Φ500 SWH-G-16B 6000-7000 1600×1530 1600×1530×2250 Φ500 Φ650 SWH-G-16C 7000-8000 1600×1760 1600×1760×2030 Φ550 Φ700 SWH-G-16D 8000-9000 1600×1840 1600×1840×2250 Φ600 Φ750 SWH-G-16E 9000-10000 1600×2260 1600×2260×2250 Φ650 Φ800 SWH-G-16F 10000-11000 1600×2260 1600×2260×2700 Φ700 Φ850 SWH-G-16G 11000-13000 1600×2140 1600×2410×2700 Φ750 Φ900 SWH-G-16H 13000-15000 1600×2540 1600×2540×3150 Φ800 Φ950 SWH-G-16I 15000-17000 1600×2970 1600×2970×3150 Φ800 Φ950 SWH-G-16J 17000-20000 1600×3100 1600×3100×3600 Φ850 Φ1050 SWH-G-16K 20000-23000 1600×3510 1600×3510×3600 Φ850 Φ1050 SWH-G-16L 23000-26000 1600×3950 1600×3950×4050 Φ900 Φ1100 SWH-G-16M 26000-30000 1600×3950 1600×3950×4500 Φ1000 Φ1200
