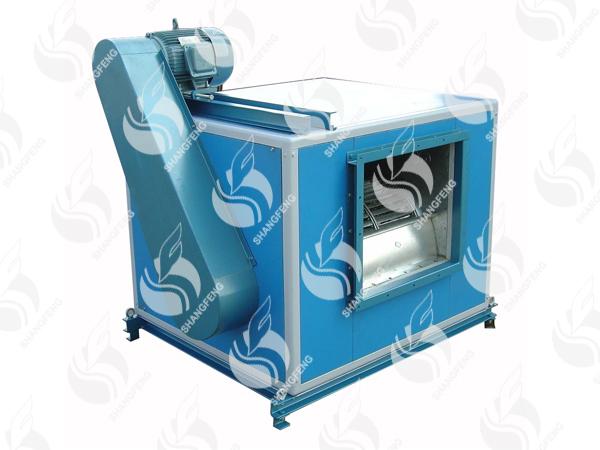

1、HTFD-T型柜式離心風機概述
1.1. HTFD-T型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據通風與消防的不同要求分A式和B式兩種類型，A式電機裝在箱體內，用于通風換氣；B 式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009 《消防排煙風機耐高溫試 驗方法》進行耐高溫試驗，能在 280℃高溫條件下 連續運行 60 分鐘以上。
1.2. 風機按直徑分為 9"-36" 十二種規格系列
風量為1650~85000m3/h，全壓為80~1000Pa。 HTFD-T 型柜式離心風機分為Ⅰ、Ⅱ二種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在 25Hz~50Hz。
1.3. 為適應防爆環境需要，風機可做成防爆風機，防爆等級為 EXdIIBT4，適用于易燃、易爆氣體的場所。
1.4. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。
1.5. 風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。
2、HTFD-T型柜式離心風機工作條件
工作溫度：-20~+40℃(可連續運轉)；
耐高溫：100℃(可連續運轉 20 小時)；280℃(可連續運轉 60 分鐘)；
濕 度：小于90％；
介質條件：空氣
工作電源：三相、380V/50Hz。
3、HTFD-T型柜式離心風機應用
風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。
4、HTFD-T型柜式離心風機配置
4.1.標準配置
●葉輪；●機殼(機殼、集流器、支架)；●電機；●軸承（帶殼）；●主軸；
4.2.備選件及附件(訂貨時注明是否購買)
※減振設備；
※消聲器；
※過濾器；
5、HTFD-T型柜式離心風機加工工藝
●皮帶輪、皮帶；●皮帶罩（僅A式）；●消聲型箱體；●電機調節道軌；
●進出口法蘭。
※控制箱；※對接法蘭；※電機防雨罩（僅A式）。
5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬口等手段，表面清潔平整、不存在焊接變形現象。
5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層為阻燃可發性聚苯乙烯泡沫板，可進一步降低噪聲。產品可進行現場拆裝。
6、HTFD-T型柜式離心風機性能參數
HTFD-T-I型柜式離心風機性能參數表(1)
|
機號 |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
靜壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
9" |
900 |
1650 |
186 |
165 |
0.55 |
58 |
84 |
|
2040 |
195 |
163 |
|
2280 |
201 |
161 |
|
2520 |
203 |
155 |
|
2670 |
203 |
145 |
|
3150 |
195 |
120 |
|
1000 |
1800 |
233 |
208 |
0.75 |
59 |
85 |
|
2160 |
240 |
205 |
|
2520 |
251 |
203 |
|
2880 |
256 |
193 |
|
3240 |
240 |
160 |
|
3600 |
234 |
135 |
|
1100 |
2050 |
280 |
248 |
0.75 |
60 |
85 |
|
2450 |
291 |
245 |
|
2850 |
297 |
235 |
|
3250 |
300 |
220 |
|
3650 |
301 |
200 |
|
4050 |
285 |
160 |
|
1200 |
2250 |
333 |
295 |
1.1 |
60 |
89 |
|
2660 |
342 |
288 |
|
3060 |
349 |
278 |
|
3470 |
352 |
260 |
|
3870 |
359 |
245 |
|
4280 |
344 |
205 |
|
1300 |
2400 |
382 |
338 |
1.1 |
61 |
89 |
|
2840 |
396 |
335 |
|
3280 |
405 |
323 |
|
3720 |
410 |
305 |
|
4160 |
412 |
280 |
|
4600 |
401 |
240 |
|
1400 |
2585 |
443 |
392 |
1.5 |
62 |
92 |
|
3059 |
459 |
389 |
|
3532 |
470 |
375 |
|
4006 |
476 |
354 |
|
4480 |
478 |
325 |
|
4954 |
465 |
278 |
HTFD-T-I型柜式離心風機性能參數表(2)
|
機號 |
轉速 (r/min) |
風量 (m3/h) |
全壓
(Pa) |
靜壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(kg) |
|
10" |
800 |
1850 |
192 |
175 |
0.75 |
59 |
105 |
|
2110 |
195 |
173 |
|
2370 |
196 |
168 |
|
2630 |
195 |
160 |
|
2890 |
191 |
150 |
|
3150 |
187 |
138 |
|
900 |
2000 |
238 |
218 |
1.1 |
60 |
110 |
|
2310 |
242 |
216 |
|
2650 |
248 |
213 |
|
2930 |
246 |
203 |
|
3230 |
245 |
193 |
|
3500 |
236 |
175 |
|
1000 |
2250 |
295 |
270 |
1.5 |
61 |
113 |
|
2570 |
301 |
268 |
|
2890 |
305 |
262 |
|
3210 |
301 |
250 |
|
3530 |
292 |
230 |
|
4000 |
279 |
200 |
|
1100 |
2500 |
354 |
323 |
1.5 |
61 |
113 |
|
2920 |
360 |
318 |
|
3360 |
369 |
313 |
|
3710 |
368 |
300 |
|
4170 |
366 |
280 |
|
4500 |
351 |
250 |
|
1200 |
2500 |
411 |
380 |
2.2 |
62 |
121 |
|
3030 |
421 |
375 |
|
3500 |
426 |
365 |
|
4040 |
421 |
340 |
|
4510 |
416 |
315 |
|
5000 |
415 |
292 |
|
1300 |
2708 |
481 |
445 |
2.2 |
63 |
121 |
|
3281 |
493 |
439 |
|
3791 |
498 |
427 |
|
4375 |
493 |
398 |
|
4884 |
487 |
368 |
|
5415 |
487 |
342 |
|
